Az alaplap architektúrája határozza meg a rendszer bővíthetőségét, stabilitását és élettartamát, lényegében a számítógép gerincét alkotva, amely nélkül az egyes komponensek elszigetelt egységek maradnának A modern alaplapok tervezése során az anyagtudomány, az elektrotechnika és a szoftveres vezérlés olyan szinergiája jön létre, amely lehetővé teszi a nanométeres skálán mozgó processzorok és a több gigabájtos másodpercenkénti adatátviteli sebességek stabil kiszolgálását.
A modern alaplapok alapja egy rendkívül összetett, többrétegű nyomtatott áramköri lap (PCB), amelynek felépítése alapvetően meghatározza a rendszer elektromos stabilitását és jelintegritását. A PCB nem csupán egy hordozófelület, hanem egy aktív mérnöki struktúra, amely jellemzően 4–8 rétegből áll, de a csúcskategóriás szerver- vagy tuning-orientált modellek esetében ez a szám meghaladhatja a tíz réteget is.
Az alapanyag leggyakrabban üvegszál-erősítésű epoxigyanta, amely kiváló szigetelő tulajdonságokkal bír, míg a vezető pályák nagy tisztaságú rézből készülnek, amelyeket speciális resin (gyanta) köt össze. A rétegek száma kritikus tényező: a külső rétegeken helyezkednek el a fizikai komponensek és a forrasztási pontok, míg a belső rétegekben futnak a kritikus jelvezetékek, az adatbuszok és a tápvezetékek. Ez a réteges kialakítás lehetővé teszi, hogy az elektronok rövidebb utat tegyenek meg, ami csökkenti a jelkésleltetést és minimalizálja az elektromágneses interferenciát (EMI).
Komponens réteg Funkció és jellemzők
Külső rétegek (Top/Bottom) Fizikai alkatrészek fogadása, SMD beültetés, hűtőbordák rögzítése.
Jelvezeték rétegek (Signal layers) Nagy sebességű adatbuszok (PCIe, memória) vezetése, árnyékolt környezetben.
Tápfeszültség síkok (Power planes) Stabil feszültség elosztása a CPU, RAM és egyéb komponensek számára.
Földelési síkok (Ground planes) Elektromos zajszűrés, hőelvezetés és referencia feszültség biztosítása.
A PCB tervezése során kiemelt figyelmet kap a jelintegritás. A modern processzorok és memóriák olyan magas frekvencián üzemelnek, ahol a vezető pályák hossza és geometriája antennaként viselkedhet. Az alaplapgyártók ezért speciális szigetelési technikákat és szimmetrikus huzalozást alkalmaznak a jelveszteség elkerülésére.
Processzorfoglalatok és a platform-evolúció dinamikája
A processzorfoglalat (CPU socket) az alaplap központi eleme, amely meghatározza a rendszer számítási kapacitásának alapjait és jövőbeli frissíthetőségét. A két domináns gyártó, az Intel és az AMD, eltérő filozófiát követ a foglalatok kialakítása és életciklusa terén, ami alapvetően befolyásolja a fogyasztói döntéseket és a rendszerek fenntarthatóságát.
Az Intel LGA architektúra és az Arrow Lake korszak
Az Intel évtizedek óta az LGA (Land Grid Array) technológiát alkalmazza, ahol a csatlakozótüskék az alaplapi foglalatban találhatók. Ez a megoldás védi a processzort a mechanikai sérülésektől, azonban az alaplapot teszi sérülékenyebbé a telepítés során. Az Intel stratégiai megközelítése jellemzően két-három generációnként új foglalatot vezet be, ami kényszerű alaplapcserét jelent a felhasználók számára.
A legújabb technológiai ugrást az LGA 1851-es foglalat jelenti, amelyet az Arrow Lake (Core Ultra 200) processzorokhoz terveztek. Ez a foglalat növeli a sávszélességet és javítja az áramellátási hatékonyságot, de inkompatibilis a korábbi LGA 1700-as rendszerekkel, amelyek a 12., 13. és 14. generációs processzorokat szolgálták ki.
Az AMD AM5 platform és a hosszú távú támogatás
Ezzel szemben az AMD az AM4 foglalattal bebizonyította, hogy egyetlen platform képes több processzor-generációt (Ryzen 1000-től az 5000-es szériáig) kiszolgálni, jelentős gazdasági előnyt nyújtva a felhasználóknak. Az újabb AM5 platformmal az AMD is áttért az LGA technológiára, de ígéretet tett a foglalat támogatására legalább 2027-ig, biztosítva a Zen 5 és a jövőbeli architektúrák kompatibilitását.
Az alaplap egyik legkritikusabb alrendszere a feszültségszabályozó modul (VRM), amelynek feladata a tápegységből érkező 12V-os feszültség stabil, jellemzően 0,8V és 1,5V közötti feszültséggé alakítása a processzor számára. Ez az átalakítás nem csupán statikus, hanem rendkívül dinamikus folyamat: a processzor terhelésének változásával a VRM-nek mikroszekundumok alatt kell reagálnia az áramerősség hirtelen megugrására.
A VRM komponensszintű felépítése
Egy modern VRM rendszer több fázisból áll, amelyek mindegyike tartalmaz egy PWM vezérlőt, MOSFET-eket, tekercseket (chokes) és kondenzátorokat.
MOSFET-ek (Metal Oxide Semiconductor Field Effect Transistors): Ezek nagysebességű elektronikus kapcsolók, amelyek másodpercenként több százezerszer nyitnak és zárnak, hogy szabályozzák a kimeneti feszültséget. A kiváló minőségű MOSFET-ek alacsonyabb belső ellenállással rendelkeznek, ami csökkenti a hőtermelést és javítja a hatékonyságot.
Tekercsek (Chokes): Ezek az induktív elemek simítják ki a MOSFET-ek által generált impulzusszerű áramot, és energiát tárolnak a fázisok közötti váltások során. A modern alaplapokon gyakran látunk ferritmagos tekercseket, amelyek ellenállóbbak a rozsdásodással szemben és alacsonyabb elektromágneses interferenciát generálnak.
Kondenzátorok: Feladatuk a feszültségtüskék szűrése és a stabil energiaellátás biztosítása a processzor számára. A szilárdtest-kondenzátorok (solid capacitors) használata ma már alapkövetelmény a hosszú élettartam és a magas hőmérséklettel szembeni ellenállás miatt.
A fázisok száma (például 16+1 vagy 24+2) jelzi a VRM robusztusságát. Több fázis esetén a terhelés megoszlik a komponensek között, ami alacsonyabb üzemi hőmérsékletet és stabilabb túlhajtási (overclocking) potenciált eredményez. Ha a VRM minősége nem megfelelő, a processzor túlmelegedhet vagy instabillá válhat még gyári beállítások mellett is, mivel a nem megfelelő feszültségszabályozás extra hőt generál a félvezetőkben.
A chipkészlet (chipset) az alaplap logikai központja, amely meghatározza a rendszer I/O (Input/Output) képességeit, a bővíthetőséget és a processzor funkcióinak kiaknázhatóságát. Míg korábban az északi híd és a déli híd különálló egységek voltak, a modern rendszerekben az északi híd funkcióit a processzorba integrálták, a déli híd pedig PCH (Platform Controller Hub) néven maradt meg az alaplapon.
Intel Z890 és a sávszélesség maximalizálása

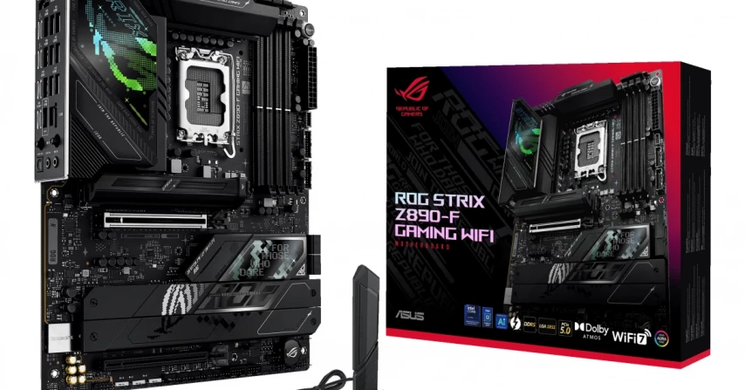

Az Intel legújabb Z890-es chipkészlete az Arrow Lake processzorokhoz készült, és szakít a korábbi generációk örökségével. A legfontosabb változás a PCIe 3.0 sávok teljes elhagyása: a Z890 kizárólag PCIe 4.0 és 5.0 sávokat kínál, ami jelentősen növeli az adatátviteli sebességet a perifériák számára. A Z890-es alaplapok natív módon támogatják a Thunderbolt 4 technológiát és a Wi-Fi 7 szabványt, ami a prémium kategóriás csatlakoztathatóság alapfeltétele.
AMD X870E: Az integrált USB4 szabvány
Az AMD 800-as sorozatú chipkészletei, különösen az X870E, az USB4 (40 Gbps) támogatást tették kötelezővé minden alaplapon. Érdekesség, hogy az AMD felsőkategóriás chipkészletei gyakran két különálló chipből (Prom21) állnak, amelyek szinkronban dolgoznak a maximális sávszám biztosítása érdekében. Ez a moduláris felépítés lehetővé teszi az AMD számára, hogy rugalmasan skálázza a kínálatát az olcsóbb B850-es modellektől az extrém X870E-ig.
A rendszer memória (RAM) az alaplap DIMM foglalataiban helyezkedik el, és az adatok ideiglenes tárolásáért felelős a processzor közvetlen elérése mellett. A DDR4-ről DDR5-re való áttérés nem csupán sebességnövekedést, hanem strukturális változást is hozott az alaplapok tervezésében.
Elektromos és strukturális változások
A DDR5 modulok integrált feszültségszabályozóval (PMIC) rendelkeznek, ami azt jelenti, hogy az alaplapnak már nem kell közvetlenül szabályoznia a memória feszültségét; a modul maga végzi el ezt a feladatot a bejövő 5V-os tápfeszültségből. Ez javítja az energiahatékonyságot és csökkenti az alaplapi áramkörök zaját, azonban a modulok melegedését okozza, ami szükségessé tette a hűtőbordák széleskörű alkalmazását a RAM-okon is.
A DDR5 emellett megkétszerezte a bankok számát és bevezette az on-die ECC-t (hibajavító kódot), ami növeli a stabilitást a rendkívül magas, akár 9200 MT/s-os órajelek mellett. Az alaplapgyártók számára a DDR5 nagyobb kihívást jelent a huzalozás terén, mivel a jelek integritása sokkal érzékenyebb a PCB vezető pályáinak minőségére.
Az alaplap kommunikációs érhálózata a PCI Express (PCIe) buszrendszerre épül. A PCIe 5.0 szabvány megjelenése megduplázta a 4.0-ás generáció sávszélességét, ami kritikus a legújabb grafikus kártyák és NVMe SSD-k számára.
Sávszélesség-megosztás és sávkiosztás
A processzorok korlátozott számú közvetlen PCIe sávval rendelkeznek (például 20-28 sáv), amit az alaplapnak el kell osztania a fő PCIe x16 foglalat és az M.2-es tárolóhelyek között. Egy tipikus Arrow Lake rendszerben a 20 darab PCIe 5.0 sávból 16 jut a grafikus kártyának, és 4 jut az elsődleges M.2 SSD-nek.
A probléma akkor jelentkezik, ha több PCIe 5.0-ás eszközt akarunk használni. Sok alaplap ilyenkor "lefelezi" a grafikus kártya sávszélességét x8-ra, hogy elegendő sávot biztosítson a második vagy harmadik nagysebességű SSD számára. Ez a tervezési kompromisszum rávilágít arra, hogy a chipkészlet minősége és az alaplap rétegzése mennyire fontos a professzionális felhasználók számára, akiknek több bővítőkártyára és tárolóra van szükségük.
Az alaplap fizikai méreteit a formai tényező (form factor) határozza meg, amely befolyásolja a bővíthetőséget, a hűtési potenciált és a számítógépház kompatibilitását.
E-ATX (Extended ATX): A legnagyobb szabvány (305 x 330 mm), amelyet munkaállomásokhoz és extrém rajongói rendszerekhez használnak. Akár 8 memóriafoglalatot és rengeteg PCIe sávot kínál.
ATX: A standard méret (305 x 244 mm), amely a legnépszerűbb választás a játékosok és az átlagos felhasználók körében. Kiváló egyensúlyt kínál a funkciók és az ár között.
Micro-ATX (mATX): Kisebb, négyzet alakú alaplap (244 x 244 mm), amely költséghatékony és illeszkedik a legtöbb ATX házba is. Hátránya a kevesebb PCIe bővítőhely.
Mini-ITX: A legkisebb szabvány (170 x 170 mm), amely mindössze egy PCIe x16 foglalattal és két memóriafoglalattal rendelkezik. Kompakt rendszerekhez és HTPC-khez ideális, de a kis méret miatt gyakran drágább az előállítása és limitált a hűtése.
Az alaplapgyártás piacát négy nagy szereplő uralja, akik különböző márkanevek alatt szegmentálják termékeiket a célközönség igényei szerint.
ASUS: Az innováció és a prémium élmény
Az ASUS a ROG (Republic of Gamers) sorozattal a csúcskategóriát célozza meg, kiemelkedő BIOS-funkciókkal és tuning-képességekkel. A TUF Gaming sorozatuk a stabilitásra és a katonai szintű alkatrészekre fókuszál, míg a Prime sorozat az általános felhasználók igényeit szolgálja ki. Az ASUS gyakran úttörő olyan kényelmi funkciókban, mint a PCIe Slot Q-Release, amely egy gombnyomással oldja a grafikus kártya reteszét.
MSI: Felhasználóbarát tervezés és hatékonyság
Az MSI a MEG, MPG és MAG kategóriákba sorolja alaplapjait. A Tomahawk széria (MAG) a világ egyik legnépszerűbb középkategóriás választása az árához képest kiemelkedő VRM hűtése és megbízhatósága miatt. Az MSI BIOS-a híres az intuitív kezelőfelületéről és a "Memory Try It!" funkcióról, amely segít a memóriák egyszerű túlhajtásában.
Gigabyte: Tartósság és anyagminőség
A Gigabyte az Ultra Durable technológiával vált ismertté, amely vastagabb rézrétegeket és megerősített foglalatokat jelent. Az Aorus márkanév alatt futó gamer alaplapjaik fejlett RGB világítással és agresszív hűtőbordákkal rendelkeznek. Egyik innovációjuk az EZ-Latch, amely szerszámmentes M.2 rögzítést tesz lehetővé.
ASRock: Az értékbajnok
Az ASRock a legmagasabb funkció-per-ár arányt kínálja. Olyan egyedi megoldásairól ismert, mint a Taichi sorozat fogaskerekes esztétikája, vagy a Thunderbolt támogatás korai integrálása az AMD platformokon. Gyakran kínálnak olyan extrém modelleket is, mint a vízhűtéses Aqua széria.
Az alaplap szoftveres lelke az UEFI (Unified Extensible Firmware Interface), amely a korábbi, szöveges BIOS-t váltotta fel. Az UEFI nem csupán egy beállítófelület, hanem egy mini operációs rendszer, amely képes az internetre csatlakozni, frissítéseket letölteni, vagy akár az SSD-ket gyári állapotra törölni.
Diagnosztikai rendszerek
A hibakeresés megkönnyítésére az alaplapok több eszközt kínálnak:
Debug LED-ek: Négy kis LED (CPU, RAM, VGA, BOOT), amelyek jelzik, melyik fázisban akadt el az indítási folyamat.
POST kód kijelző: Két számjegyes LCD kijelző, amely részletes hibakódokat ad a haladó felhasználók számára.
Clear CMOS gomb: Lehetővé teszi a BIOS beállítások gyári értékre való visszaállítását anélkül, hogy ki kellene venni az alaplapi elemet.
A BIOS FlashBack funkció lehetővé teszi a firmware frissítését úgy is, hogy nincs a gépben processzor vagy memória, ami különösen hasznos, ha egy új generációs CPU-t akarunk használni egy régebbi gyártású alaplapban.
Az alaplapfejlesztés legújabb iránya az esztétika és a szerelhetőség forradalmasítása a hátoldali csatlakozók bevezetésével. Az ASUS BTF (Back-To-the-Future), az MSI Project Zero és a Gigabyte Stealth koncepciók lényege, hogy minden táp-, ventilátor- és adatcsatlakozót az alaplap hátoldalára költöztetnek.
Előnyök és kihívások
Ez a megoldás drasztikusan tisztább belső teret eredményez, ami javítja a légáramlást és látványosabbá teszi a hardvereket a tempered glass házakban. Ugyanakkor komoly kompatibilitási kérdéseket vet fel: ezek az alaplapok speciális házat igényelnek, amely rendelkezik a megfelelő kivágásokkal a hátoldalon.
Különösen innovatív az Advanced BTF megoldás, ahol a grafikus kártya sem igényel külön tápkábelt, hanem egy speciális csatlakozón keresztül kapja meg a szükséges energiát (akár 600W-ot) közvetlenül az alaplaptól. Bár ez drágítja az alaplapot és növeli a hibalehetőségeket a bonyolultabb áramkörök miatt, az iparági szakértők szerint ez lehet a következő nagy szabvány az ATX óta.
Az alaplap ma már nem csupán egy passzív összekötő elem, hanem a számítógép teljesítményét, stabilitását és esztétikáját meghatározó intelligens központ. A rétegzett PCB-technológia, a komplex fáziseltolásos VRM-rendszerek és az egyre gyorsabb PCIe buszok olyan mérnöki precizitást követelnek meg, amely korábban elképzelhetetlen volt. A felhasználó számára az alaplap választása stratégiai döntés: meghatározza a rendszer élettartamát, a későbbi bővíthetőséget és a mindennapi használat megbízhatóságát. A jövő az integráltabb, kábelmentes és mesterséges intelligenciával támogatott diagnosztikai rendszerek felé mutat, amelyek még egyszerűbbé és hatékonyabbá teszik a számítástechnikát.
