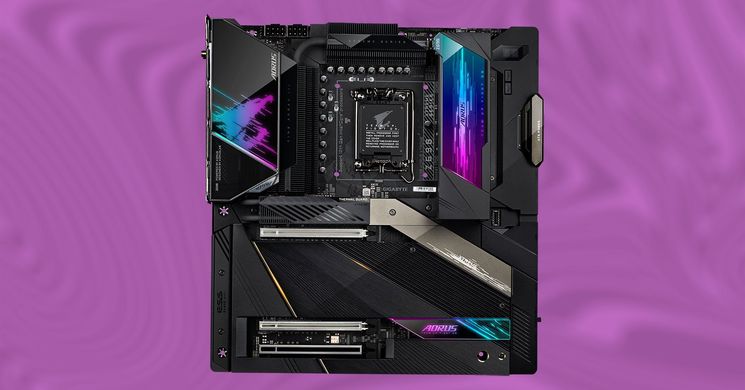

Az alaplap megértése kulcsfontosságú mindenki számára, aki valaha is épített, frissített vagy megjavított egy számítógépet. Ez a cikk a lehető legrészletesebben igyekszik bemutatni ezt a komplex hardverelemekkel teli alkatrészt, a legalapvetőbb funkcióitól kezdve a legkifinomultabb technológiai megoldásokig.
Az alaplap anatómiája: a főbb komponensek részletes bemutatása
Az alaplap nem egyetlen, monolitikus egység, hanem egy rendkívül sűrűn integrált rendszer, tele specializált részekkel, amelyek mindegyike egy-egy fontos funkciót lát el.
1. A processzorfoglalat (Socket)
Ez az a fizikai csatlakozó, ahová a processzort (CPU) illesztjük. A foglalat típusa határozza meg, hogy melyik generációba tartozó processzorokat támogatja az alaplap, és ez az elsődleges szempont a kompatibilitás megállapításánál. Két fő típusa van:
LGA (Land Grid Array): Ezt a technológiát az Intel használja. A tüskék nem a processzoron, hanem magán a foglalaton találhatók. Ezáltal csökkenthető a processzor sérülésének kockázata, de a foglalat maga sérülékenyebb.
PGA (Pin Grid Array): Ezt a technológiát az AMD használta korábban, és a Ryzen processzoroknál az AM4 foglalatig még alkalmazta is. Itt a tüskék a processzoron vannak, és a foglalaton lyukakba illeszkednek. A processzor tüskéi könnyen elgörbülhetnek, ha nem megfelelő gondossággal kezeljük. A modern AMD processzorok már átálltak az LGA-ra (AM5 foglalat).
2. A lapkakészlet (Chipset)
A chipset az alaplap "irányító központja", ami az adatforgalmat menedzseli. Gyakorlatilag a számítógép idegpályájának útvonalváltója. A chipset határozza meg, hogy az alaplap milyen funkciókat kínál, milyen processzorokat támogat, hány USB portja van, és mennyi PCIe sávot tud kezelni. A modern chipsetek egyetlen integrált egységbe sűrűsödtek, ami helytakarékosabb és hatékonyabb, de korábban két részből állt:
Északi híd (Northbridge): Korábban ez a chip felelt a nagy sebességű kommunikációért a CPU, a RAM és a videokártya között.
Déli híd (Southbridge): Ez a chip kezelte a lassabb perifériákat, mint a merevlemezek, USB portok és a hangkártya.
A modern alaplapoknál a Northbridge funkcióit a processzorba integrálták, a déli hidat pedig egyszerűen csak "chipset"-nek hívják. A chipset típusát a gyártók betűkkel és számokkal jelölik (pl. Intel Z790, AMD B650), ahol a betű az alaplap funkcióit (pl. Z az Intel esetén a tuningra képes), a szám pedig a generációt jelzi.
3. A memória foglalatok (RAM Slots)
Ide kerülnek a memóriamodulok (RAM), amelyek a processzor számára szükséges, gyors elérésű adatokat tárolják. A legtöbb alaplap két vagy négy memóriafoglalattal rendelkezik, és a mai rendszerekben a DDR4 vagy a legújabb DDR5 szabványok a dominánsak. A memóriamodulokat a legtöbb esetben dual-channel (kétcsatornás) vagy quad-channel (négyszeres csatornás) konfigurációban érdemes használni, ami megnöveli az adatátviteli sebességet.
4. Bővítőhelyek (PCI Express Slots)
Ezek a csatlakozók biztosítanak helyet a bővítőkártyák számára, mint például a videokártya, a hangkártya, a hálózati kártya vagy egy extra SSD. A PCI Express (PCIe) a modern szabvány, amely különböző méretekben és sebességekben érhető el:
x16: A leggyakoribb és leggyorsabb foglalat, ideális a videokártyák számára.
x8, x4, x1: Kisebb sávszélességű foglalatok, amelyek más kártyákhoz használhatók.
Fontos megkülönböztetni a foglalat fizikai méretét (pl. x16) és az általa ténylegesen használt sávok számát (pl. x8). Emellett a PCIe szabvány generációi is fontosak (pl. PCIe 3.0, 4.0, 5.0), mivel a magasabb szám a nagyobb sebességet jelenti.
5. Tárolóeszköz csatlakozók
Az alaplap különböző portokat kínál a tárolóeszközök, mint a merevlemezek és SSD-k csatlakoztatására.
SATA (Serial ATA): A hagyományos csatlakozó, ami a legtöbb merevlemezhez és 2,5"-es SSD-hez használatos.
M.2: Ez a modern, kompakt csatlakozó egyre inkább dominánssá válik. Az M.2 foglalatokba illeszthető SSD-k lehetnek SATA vagy sokkal gyorsabb NVMe (Non-Volatile Memory Express) típusúak, utóbbiak a PCIe sávokat használják a gigantikus sebesség eléréséhez. A legtöbb modern alaplap már legalább két M.2 foglalattal rendelkezik, amelyek gyakran saját hűtőbordát is kapnak a túlmelegedés elkerülése érdekében.
6. BIOS és UEFI
A BIOS (Basic Input/Output System) vagy a modern rendszerekben a UEFI (Unified Extensible Firmware Interface) egy apró chipen található szoftver, ami a számítógép indításakor elsőként töltődik be. Feladata, hogy ellenőrizze az összes hardverkomponenst, elindítsa az operációs rendszert, és lehetővé tegye a felhasználó számára a rendszer alapvető beállításainak módosítását (pl. boot sorrend, tuning). A modern UEFI grafikus felületet kínál, támogatja az egeret, és sokkal több funkciót nyújt, mint a régi, szöveges felületű BIOS.
7. Tápellátás
Az alaplap két fő tápcsatlakozóval rendelkezik: a nagy, 24-tűs ATX csatlakozó a fő áramellátásért felel, a kisebb, 4 vagy 8-tűs CPU csatlakozó pedig kizárólag a processzort látja el energiával. Emellett az alaplap tele van VRM-ekkel (Voltage Regulator Module), amelyek a tápegység által szolgáltatott feszültséget alakítják át a processzor és más alkatrészek számára megfelelő szintre. A VRM-ek minősége döntő a processzor tuningolhatósága szempontjából, ezért a jobb alaplapokon nagyméretű hűtőbordákat is találhatunk rajtuk.
8. Hátlapi csatlakozók (I/O Panel)
Ez a panel a gép hátulján található, és itt csatlakoznak a külső perifériák.
USB portok: Különböző verziókban (USB 2.0, USB 3.2 Gen1, USB 3.2 Gen2, USB4) és sebességgel.
Hálózati csatlakozó (LAN): Lehetővé teszi az internethez való vezetékes kapcsolódást.
Hangcsatlakozók: Mikrofon, hangszórók és egyéb audioeszközök csatlakoztatására szolgálnak.
Videokimenetek: HDMI, DisplayPort, DVI vagy VGA portok, ha a processzorba integrált grafikus egység van.
Wi-Fi/Bluetooth antenna csatlakozók: Ha az alaplap rendelkezik beépített vezeték nélküli modullal.
Méret, forma, funkció: az alaplap formátumok (Form Factors)
Az alaplapok fizikai mérete és elrendezése szabványosított, hogy illeszkedjenek a különböző számítógépházakba. Ezt nevezzük formátumnak (form factor).
ATX (Advanced Technology eXtended): A legelterjedtebb formátum az asztali számítógépekhez. Nagyobb méretének köszönhetően sok bővítőhellyel, M.2 foglalattal és csatlakozóval rendelkezik. Ideális erőteljes, tuningra szánt konfigurációkhoz.
Micro-ATX: Az ATX kisebb testvére. Kevesebb bővítőhelyet kínál, de még így is remek választás kompakt, de jól felszerelt rendszerekhez.
Mini-ITX: A legkisebb formátum, ami mindössze egy PCIe x16 foglalattal rendelkezik. Tökéletes választás apró, helytakarékos gépekhez, HTPC-khez (Home Theater PC) vagy elegáns, minimalista irodai számítógépekhez.
Múlt, jelen, jövő: az alaplapok fejlődése
Az alaplapok története a számítógépek történetével szorosan összefonódik. A korai Single-Board Computer (SBC) megoldásoktól, ahol minden komponens egyetlen lapon volt, eljutottunk a mai moduláris, rendkívül komplex rendszerekig. A technológia folyamatosan halad előre: a PCI Express szabvány generációi egyre gyorsabbak, az M.2-es SSD-k lassan leváltják a hagyományos SATA-kat, és a VRM-ek hatékonysága is nő. A jövőben várhatóan a komponensek még szorosabb integrációjával találkozhatunk, ami még kompaktabb és hatékonyabb gépeket eredményezhet.
Az alaplap tehát sokkal több, mint egy egyszerű áramköri lap. Ez a számítógép építésének alapja, a hardverek közötti kommunikáció és a rendszer stabilitásának garanciája. Okos választásával hosszú távon biztosíthatjuk gépünk megbízhatóságát és teljesítményét.
